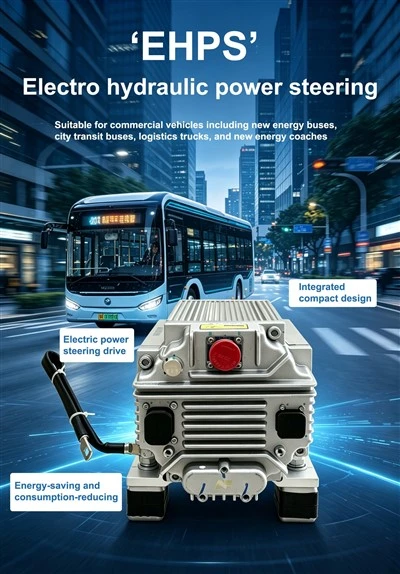

Divu avotu EHPS stūres sūkņu sistēma

Ja meklējat divu avotu ehps stūres sūkņa sistēmu, laipni lūdzam vairumtirdzniecībā mūsu rūpnīcā. Kā viens no vadošajiem ražotājiem un piegādātājiem Ķīnā, mēs jums piedāvāsim vislabāko servisu un ātru piegādi. Tagad pārbaudiet piedāvājumu ar mūsu pārdevēju.



Divu avotu EHPS stūres sūkņu sistēma





Augstsprieguma moduļa motora parametri (kontrolieris 400-700VDC)
Motora un kontroliera modelis	EHPS-38CBJJNF01-010
Motora nominālais spriegums (VAC)	380	Temperatūras kontroles rezistoru tips	Nav
Nominālā jauda (kW)	5	Nominālais ātrums (r/min)	1500
Maksimālā izejas jauda (kW)	10	Nominālā frekvence (Hz)	100
Inducētais spriegums pie nominālā ātruma (VAC)	286.1	Motora polu skaits	8 stabi (4 stabu pāri)
Nominālā fāzes strāva (A)	11	Līnijas pretestība (Ω) (pie 20 grādiem)	1.45
Maksimālā fāzes strāva (A)	23	Darba cikls	S2-3min
D-Ass induktivitāte (mH)	8.035	Nominālā efektivitāte (%)	Lielāks vai vienāds ar 92%
Q-Ass induktivitāte (mH)	22.08	Izolācijas pakāpe	H klase
Nominālais griezes moments (Nm)	31.83	Aizsardzības pakāpe	IP68
Maksimālais griezes moments (Nm)	63.7	Dzesēšanas metode	Dabiskā dzesēšana
Ātruma diapazons (r/min)	600-1800	Apkārtējā darba temperatūra	-40~+85 grādi
Motora tips	SVC bezsensoru pastāvīgā magnēta sinhronais motors



Zemsprieguma moduļa motora parametri (24VDC)
Maksimālā jauda (kW)	2.5	Nominālais ātrums (r/min)	1200
Induktīvā strāva pie nominālā ātruma (VAC)	14.25	Nominālā frekvence (Hz)	80
Maksimālā fāzes strāva (A)	145	Motora polu skaits	8 stabi (4 stabu pāri)
D-Ass induktivitāte (mH)	0.03877	Vadu pretestība (Ω)	23
Q-Ass induktivitāte (mH)	0.09948	Darba cikls	S2-3min
Maksimālais griezes moments (Nm)	23.8	Apkārtējā darba temperatūra	-40~+85 grādi
Motora tips	Sinhronais pastāvīgais magnēts



24V EPS motora kontrollera tehniskie parametri
Vienums	Parametri	Piezīmes
Maksimālā jauda (kW)	2.5
Maksimālā izejas strāva (A)	150	Laba ventilācija
Maksimālais pašreizējais darbības laiks (s)	60	Laba ventilācija
Nesēja frekvence (Hz)	Maksimāli 10 tūkst
Vadības barošanas avota ieejas sprieguma diapazons (V)	9-36
Barošanas avota ieejas sprieguma diapazons (V)	16-32
Nominālais spriegums (V)	24
Izejas frekvence (Hz)	0-250
Dzesēšanas metode	Dabiskā dzesēšana
IP reitings	IP68
Uzglabāšanas temperatūra	-40~+85 grādi













• Augsta drošības atlaišanaIzvairieties no pilnīgas stūres palīgierīces kļūmes, ja rodas augstsprieguma sistēmas darbības traucējumi,{0}}kas atbilst stingriem komerciālo pasažieru transportlīdzekļu drošības standartiem.
• Pilnībā izolētas dubultās ķēdesAugstsprieguma un zemsprieguma tinumi ir fiziski un elektriski atdalīti, lai novērstu šķērs{0}}atteices risku.
• Zems enerģijas patēriņšZemsprieguma{0}}tinums aktivizējas tikai ārkārtas gadījumos, neradot papildu jaudas zudumus ikdienas braukšanas laikā.
• Augsta integrācija un vienkārša uzstādīšanaViss-vienā-motora-sūkņa struktūra, kas ir saderīga ar tradicionālo EHPS sūkņu šasijas izkārtojumu ērtai nomaiņai.
• Transportlīdzekļa ātruma jutīgā kontroleAutomātiski regulējiet eļļas plūsmu, izmantojot CAN sakarus: liela plūsma vieglai stūrēšanai mazā ātrumā, maza plūsma stabilai stūrēšanai lielā ātrumā.





Jauni energoautobusi, elektriskie smagie kravas automobiļi, jauni energoiekrāvēji, lieli elektriskie loģistikas transportlīdzekļi un citi komerciālie transportlīdzekļi, kuriem nepieciešama lieka stūrēšanas drošība.













Q1: Kas ir divu enerģijas avotu stūres motors? Kā tas atšķiras no standarta viena-stūres pastiprinātāja motora?
A: Tas ir divu{0}}tinumu pastāvīgā magnēta sinhronais motors, kas ir integrēts EHPS. Tam ir divi elektriski izolēti tinumi vienā motora statorā: HV tinums, ko darbina transportlīdzekļa augstsprieguma akumulators normālai braukšanai, un zemsprieguma tinums, ko darbina 24 V akumulators avārijas dublēšanai. Salīdzinājumā ar vienu -jaudas motoru, tas novērš nāvējošu risku, ka pilnībā pazudīs stūrēšanas palīgsistēma, ja augstsprieguma{6}}sistēma neizdodas, realizējot drošības dublēšanos.



Q2: Kādas HV sprieguma versijas ir pieejamas saskaņošanai?
A: Standarta versijas aptver galveno komerciālo transportlīdzekļu spriegumu: DC336V / 540V / 600V. Pielāgotas 400V/800V versijas ir pieejamas vieglajiem kravas automobiļiem un jauniem enerģijas smagajiem kravas automobiļiem.



Q3: Kā izvēlēties pareizo motora jaudas specifikāciju?
A: - 6–8 m autobuss / 4,5 t sanitārijas kravas automašīna: 4 kW HV versija
- 10–12 m pasažieru autobuss / 18 T smagais kravas automobilis: 5,5–7,5 kW HV versija



Q4: Kāda ir aizsardzības pakāpe? Vai tas var pielāgoties šasijas mitrai un putekļainai videi?
A: Standarta aizsardzības pakāpe ir IP67. Motora korpuss ir noslēgts ar iebūvētu pres-lējumu, nodrošinot putekļu-necaurlaidību un īslaicīgu pretestību sekla ūdens iegremdēšanai, pilnībā pielāgojoties transportlīdzekļa šasijas darba apstākļiem.



5. jautājums: vai šis produkts atbilst transportlīdzekļa drošības noteikumiem komerciāliem braucieniem?
Jā.
