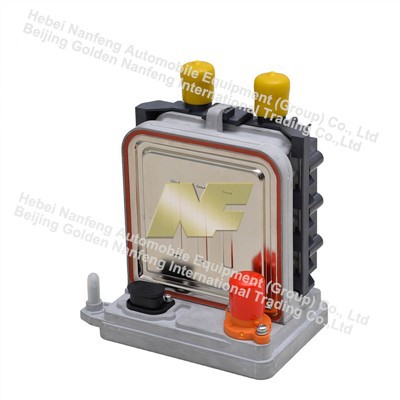

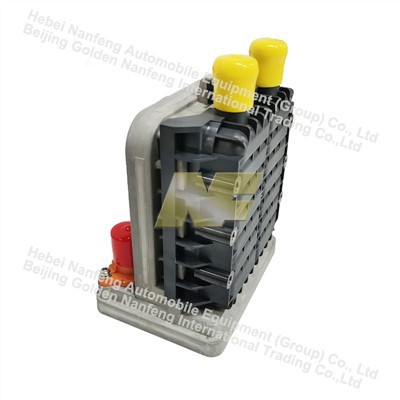

PTC dzesēšanas šķidruma sildītājs priekš BTMS



NF Group šķidrā{0}}akumulatoru siltuma pārvaldības sistēma (BTMS) apvieno augstas-efektivitātes saldēšanas ciklu ar PTC apkures loku, nodrošinot precīzu litija-jonu akumulatoru temperatūras kontroli ekstremālos darbības apstākļos, nodrošinot optimālu veiktspēju, drošību un ilgāku kalpošanas laiku.







Temperatūras{0}}jaudas līkne	Ūdensizturības raksturlīkne







Type	Cnoteikums	Mminimālā vērtība	Tipiska vērtība	Maksimums vērtību	Vienība
Darba vides temperatūra		-40		85	grāds
Uzglabāšanas temperatūra		-40		120	grāds
Relatīvais mitrums		5		95	%
Augstums virs jūras līmeņa				5500	m
Vidēja darba temperatūra		-40		90	grāds
Dzesēšanas šķidruma jauda korpusā			230		ml
Dzesēšanas šķidruma specifikācija	Glikols/Ūdens		50/50
Kopējā dimensija			187.1*159.3*105		mm
Svars	Nav dzesēšanas šķidruma		2050		g
Ūdens tvertnes plīšanas spiediens	Telpas temperatūra			5	bārs
Ievades jauda	DC350V,10L/min,60grādi	5000	5500	6000	W
Zemsprieguma diapazons	DC	9	12/24	32	V
Zemsprieguma barošanas strāva	DC	40	70	150	mA
Zemsprieguma miera strāva	Miega stāvoklis		15	100	uA
Augstsprieguma diapazons	DC	250	350	450	V
Augstsprieguma miera strāva				2	mA
Augstsprieguma izlādes laiks	Augstsprieguma strāvas padeves pārtraukums			5	s
Augstsprieguma palaišanas impulsa strāva	Vidēja temperatūra - 30 grādi			35	A
Augstsprieguma bloķēšanas funkcija	Jā
Izolācijas pretestība	DC1000V	100			MΩ
Izolācijas izturība	AC1900V/60s			10	mA
Aizsardzības pakāpe			IP67
Kontakta izlāde ESD				6	KV
Gaisa izplūdes ESD				15	KV
Aizsardzības funkcija	Pārstrāvas, īssavienojuma, pārkaršanas, pārsprieguma, zemsprieguma un citas aizsardzības funkcijas
Temperatūras noteikšana	Ūdens ieplūdes un izplūdes pozīcijās un uz PCB ir temperatūras sensori
Pārkaršanas aizsardzības slieksnis	Dzesēšanas šķidrums > 70 grādi, histerēze 10 grādi
Komunikācijas interfeiss	VAR
Termināla pretestība	Nav



1. Sistēmas pārskats

Šī diagramma ilustrē šķidrumu{0}}, kas atdzesēts un uzkarsētsakumulatora siltuma vadības sistēma(BTMS) litija{0}}jonu akumulatoriem. Tas apvieno dzesēšanas ciklu (dzesēšanu) un PTC apkures loku (sildīšanu), lai uzturētu akumulatoru tā optimālajā darba temperatūras diapazonā, nodrošinot veiktspēju, drošību un ilgmūžību.

2. Galvenās sastāvdaļas un funkcijas

A. Aukstumaģenta ķēde (dzesēšanas cilpa)



• Šī cilpa noņem siltumu no akumulatora augstas{0}}temperatūras apstākļos (piemēram, ātras uzlādes, lielas-slodzes braukšanas laikā).
• Kompresors: pazemina un saspiež zema -spiediena aukstumaģenta tvaikus augstas-temperatūras, augsta spiediena{2}}gāzē.
• Kondensators: izdala siltumu no augstspiediena aukstumaģenta uz apkārtējo gaisu (caur ūdens tvertni/radiatoru), kondensējot to augstspiediena šķidrumā.
• Izplešanās vārsts: samazina šķidrā aukstumaģenta spiedienu, liekot tam ātri atdzist par zema spiediena{0}}šķidruma{1}}tvaiku maisījumu.
• Iztvaicētājs: absorbē siltumu no dzesēšanas šķidruma ķēdes, iztvaicējot aukstumaģentu atpakaļ zema-spiediena tvaikos, kas atgriežas kompresorā, lai atkārtotu ciklu.



B. Dzesēšanas šķidruma ķēde (šķidruma cilpa)



• Šī ir starpcilpa, kas pārnes siltumu starp akumulatoru, siltummaini un dzesēšanas/apkures sistēmām.
• Elektroniskais ūdens sūknis: cirkulē dzesēšanas šķidrumu (piemēram, etilēnglikola šķīdumu) pa visu cilpu.
• Siltummainis: darbojas kā saskarne starp aukstumaģenta kontūru un dzesēšanas šķidruma kontūru. Tas pārnes dzesēšanu no iztvaicētāja uz dzesēšanas šķidrumu (akumulatora dzesēšanai) vai pārnes siltumu no dzesēšanas šķidruma (sildīšanai).
• Akumulators: slodze, kas jāpārvalda termiski. Siltums tiek absorbēts no akumulatora dzesēšanas laikā, un siltums tiek piegādāts akumulatoram apkures laikā.



C. Apkures kontūra (darbs ar zemu{1}}temperatūru)



• Šī cilpa uzsilda akumulatoru aukstā vidē, lai saglabātu veiktspēju (piemēram, zemas-temperatūras uzlāde/izlāde).
• PTC dzesēšanas šķidruma sildītājs:Pozitīva temperatūras koeficienta sildītājs, kas elektriski uzsilda dzesēšanas šķidrumu, pirms tas plūst uz akumulatoru. Tas ir pašregulējošs-un novērš pārkaršanu.
• PTC/PT100 sensors (PTC): temperatūras sensors, kas uzrauga dzesēšanas šķidruma vai akumulatora temperatūru, sniedzot atgriezenisko saiti sistēmas kontrollerim, lai pielāgotu apkures/dzesēšanas jaudu.

D. Ūdens tvertne/radiators

Kondensators caur šo komponentu atgrūž siltumu apkārtējam gaisam, darbojoties kā dzesēšanas cikla dzesētājs.

3. Darbības režīmi

1. režīms: dzesēšanas režīms



• Kompresors darbojas, un tiek aktivizēts dzesēšanas cikls.
• Iztvaicētājs atdzesē dzesēšanas šķidrumu siltummainī.
• Elektroniskais ūdens sūknis cirkulē atdzesēto dzesēšanas šķidrumu uz akumulatoru, absorbējot siltumu.
• Uzsildītais dzesēšanas šķidrums atgriežas siltummainī, lai to atkal atdzesētu.
• Aukstumaģenta absorbētais siltums tiek izvadīts apkārtējā gaisā kondensatora/ūdens tvertnē.



2. režīms: apkures režīms



• PTC dzesēšanas šķidruma sildītājs aktivizējas, sildot cirkulējošo dzesēšanas šķidrumu.
• Sūknis cirkulē uzkarsēto dzesēšanas šķidrumu caur siltummaini un uz akumulatoru.
• Siltums tiek pārnests uz akumulatoru, lai paaugstinātu tā temperatūru līdz optimālajam diapazonam.
• Aukstumaģenta ķēde šajā režīmā parasti ir neaktīva.



4. Šīs sistēmas galvenās priekšrocības



• Precīza temperatūras kontrole: Uztur vienmērīgu kameru temperatūru un novērš pārkaršanu/pārdzesēšanu.
• Divkārša -iespēja: atbalsta gan dzesēšanu (augsta temperatūra), gan sildīšanu (zema temperatūra), piemērota visiem klimatiskajiem apstākļiem.
• Augsta efektivitāte: liela-enerģijas-blīvuma akumulatoriem siltuma pārnešana uz šķidruma{0}} ir efektīvāka nekā gaisa dzesēšana.
• Drošība un uzticamība: integrēti sensori un pašregulējošais{0}}PTC novērš termisku izplūdi un komponentu bojājumus.





Lai saņemtu pielāgotu PTC dzesēšanas šķidruma sildītāja piedāvājumu, kas atbilst jūsu īpašajām pielietojuma prasībām, lūdzu, sniedziet šādu informāciju:

- Mērķa pielietojums (pasažieru EV, komerciālais transportlīdzeklis, enerģijas uzglabāšana utt.)
- Nepieciešamais darba spriegums (DC) un apkures jauda (kW)
- Dzesēšanas šķidruma veids (etilēnglikola/ūdens maisījums, tīrs ūdens utt.)
- Nepieciešamā sildīšanas jauda un maksimālā darba temperatūra
- Nepieciešams beigu rezistors
- Nepieciešamā saziņas metode un datu pārraides ātrums
- Daudzums un mērķa piegādes grafiks

Mūsu inženieru komanda izskatīs jūsu prasības un 2 darba dienu laikā sniegs detalizētu piedāvājumu ar izpildes laiku, tehniskajām specifikācijām un tirdzniecības noteikumiem.



Mēs piedāvājam vairākus piegādes risinājumus, lai atbilstu jūsu piegādes laika grafikam un izmaksu prasībām:

1. Jūras pārvadājumi (FCL/LCL)
Ideāli piemērots liela apjoma{0}}pasūtījumiem. Mēs sadarbojamies ar uzticamiem pārvadātājiem, lai nodrošinātu drošu, rentablu-no durvīm-līdz-piegādei-līdz-no durvīm-līdz-no durvīm uz lielākajām ostām visā pasaulē.

2. Gaisa pārvadājumi
Ieteicams steidzamiem pasūtījumiem vai maziem sūtījumiem. Ātri transportēšanas laiki, lai ievērotu saspringtos ražošanas grafikus, un ir pieejamas piegādes iespējas-līdz{2}}durvīm.

3. Ātrpiegāde (DHL/FedEx/UPS)
Nelieliem paraugiem vai{0}}laika jutīgiem sūtījumiem. Eksprespakalpojumi nodrošina izsekošanu no gala{2}}līdz-galam un piegādi 7–10 darba dienu laikā visā pasaulē.

4. Pielāgoti loģistikas risinājumi
Mēs varam arī saskaņot ar jūsu vēlamo kravas ekspeditoru, lai apstrādātu sūtījumu no mūsu noliktavas uz jūsu norādīto vietu.

Visi produkti ir droši iepakoti anti-statiskajos, triecienizturīgos materiālos, lai novērstu bojājumus pārvadāšanas laikā. Muitošanas veikšanai tiks nodrošināts pilns nosūtīšanas dokumentu komplekts (komercrēķins, iepakojuma saraksts, CO utt.).
